ΦΩΤΟΒΟΛΤΑΙΚΟ ΣΤΕΓΑΣΤΡΟ – ΟΨΗ

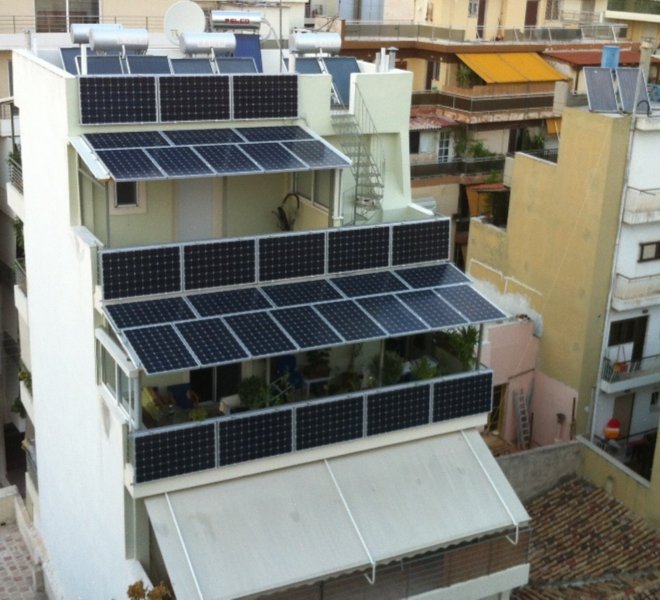

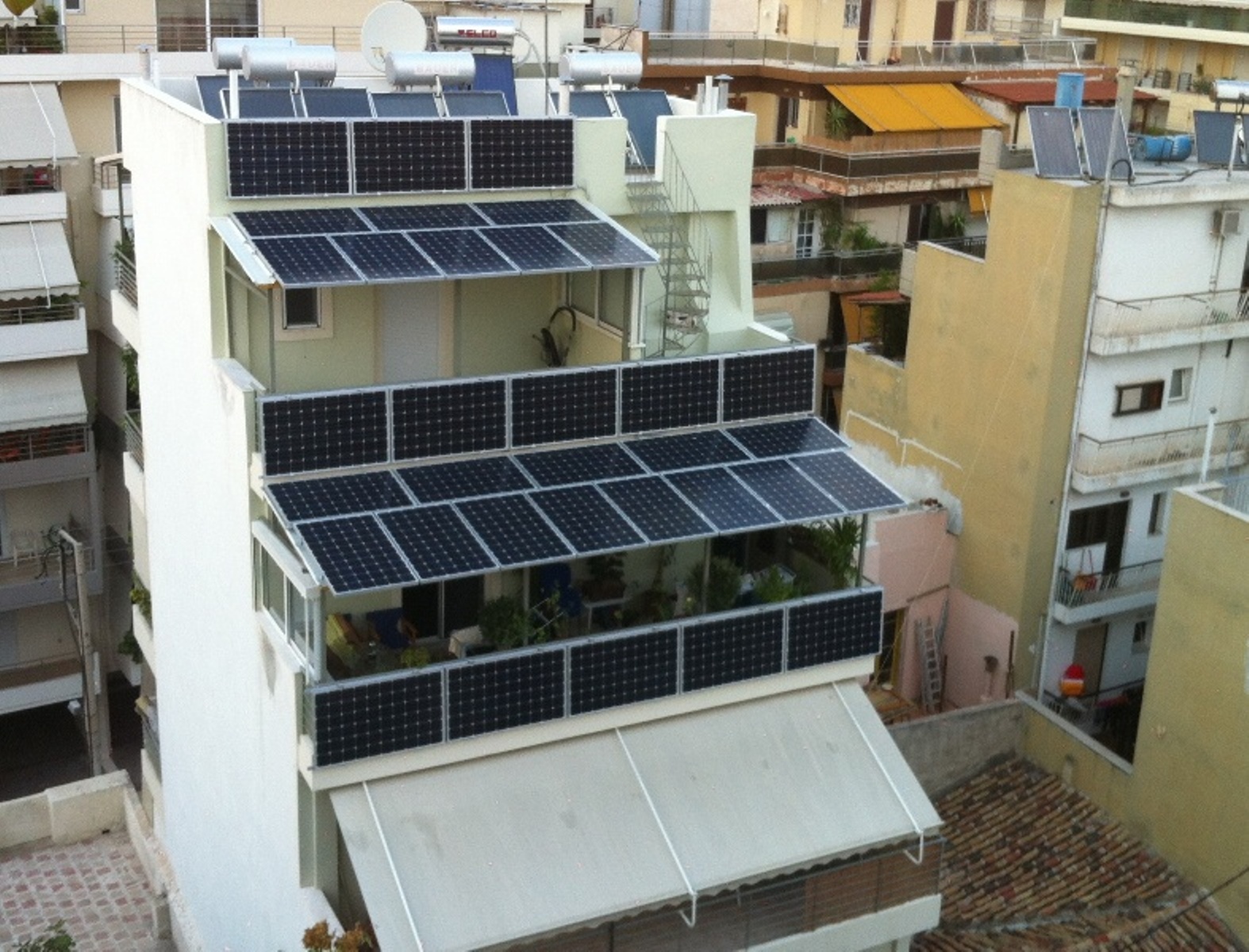

Το έργο αφορά σε οικιακό σύστημα σε στέγαστρα και στηθαίο πολυκατοικίας στην περιοχή του Κολωνού Αθηνών. Πρόκειται για δύο στέγαστρα και τρία στηθαία Νότιου προσανατολισμού, συνολικού εμβαδού 60,00 τμ και κλίσης 9⁰ και 85⁰ αντίστοιχα.
Το εγκατεστημένο φωτοβολταϊκό σύστημα συνολικής ισχύος 9,01 KWp, αποτελούμενο από 34 πλαίσια ισχύος 265 W της εταιρείας YingliSolar (YL 265 C – 30 b), χωροθετήθηκε ως εξής:

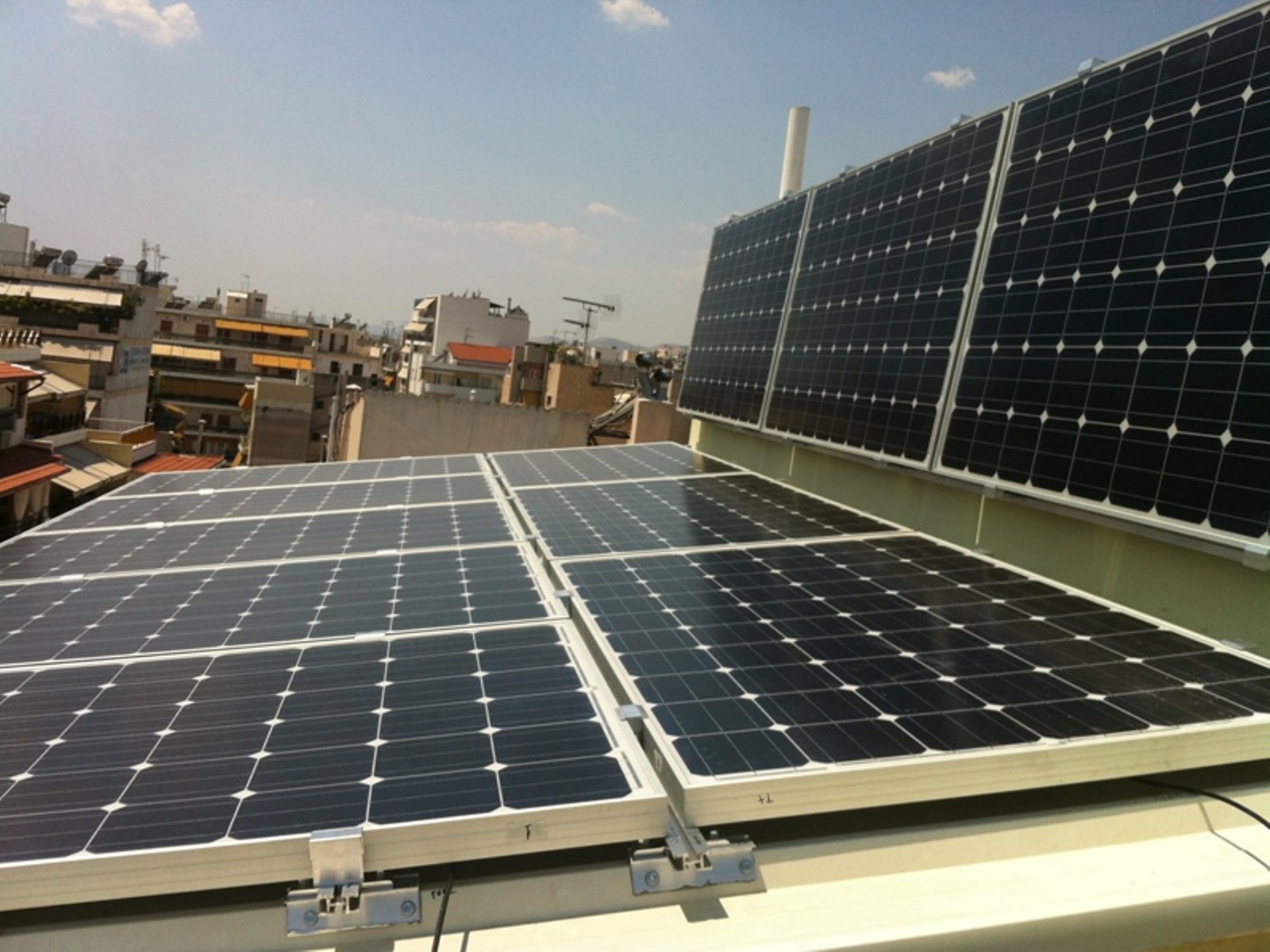

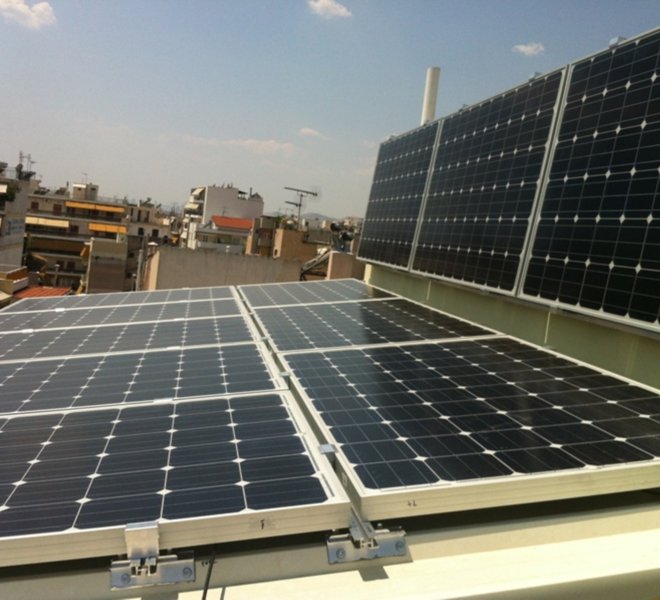

- 5 πλαίσια τοποθετήθηκαν στο στηθαίο του 4ου ορόφου, σε 1 σειρά και διάταξη landscape,

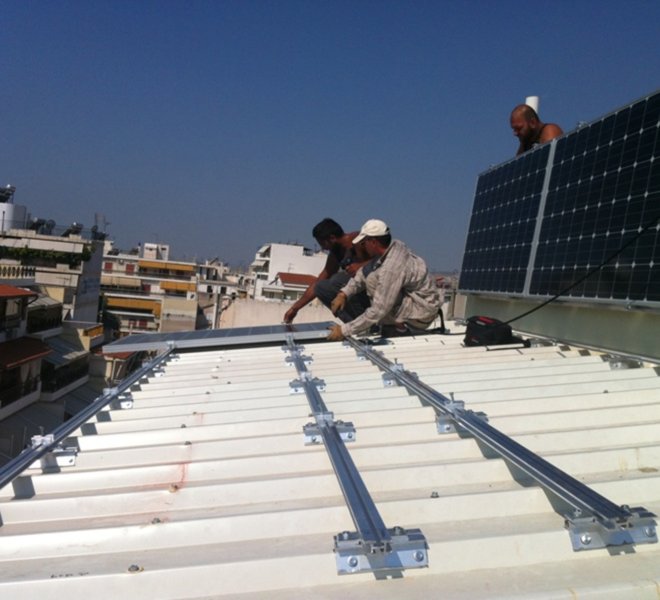

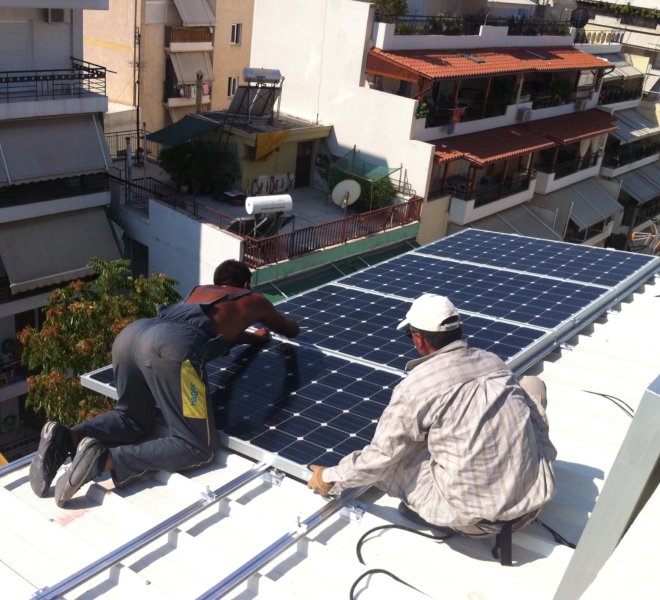

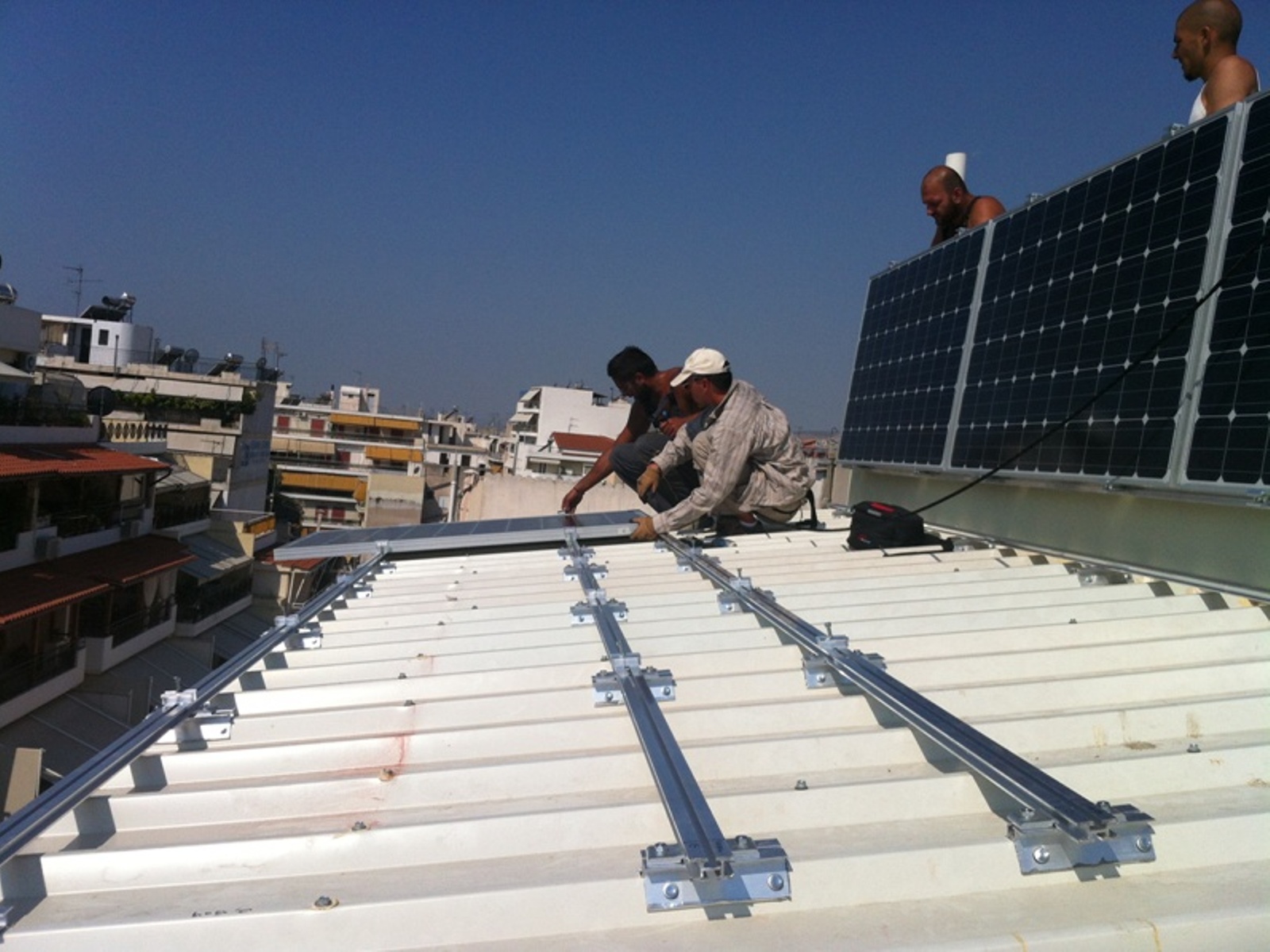

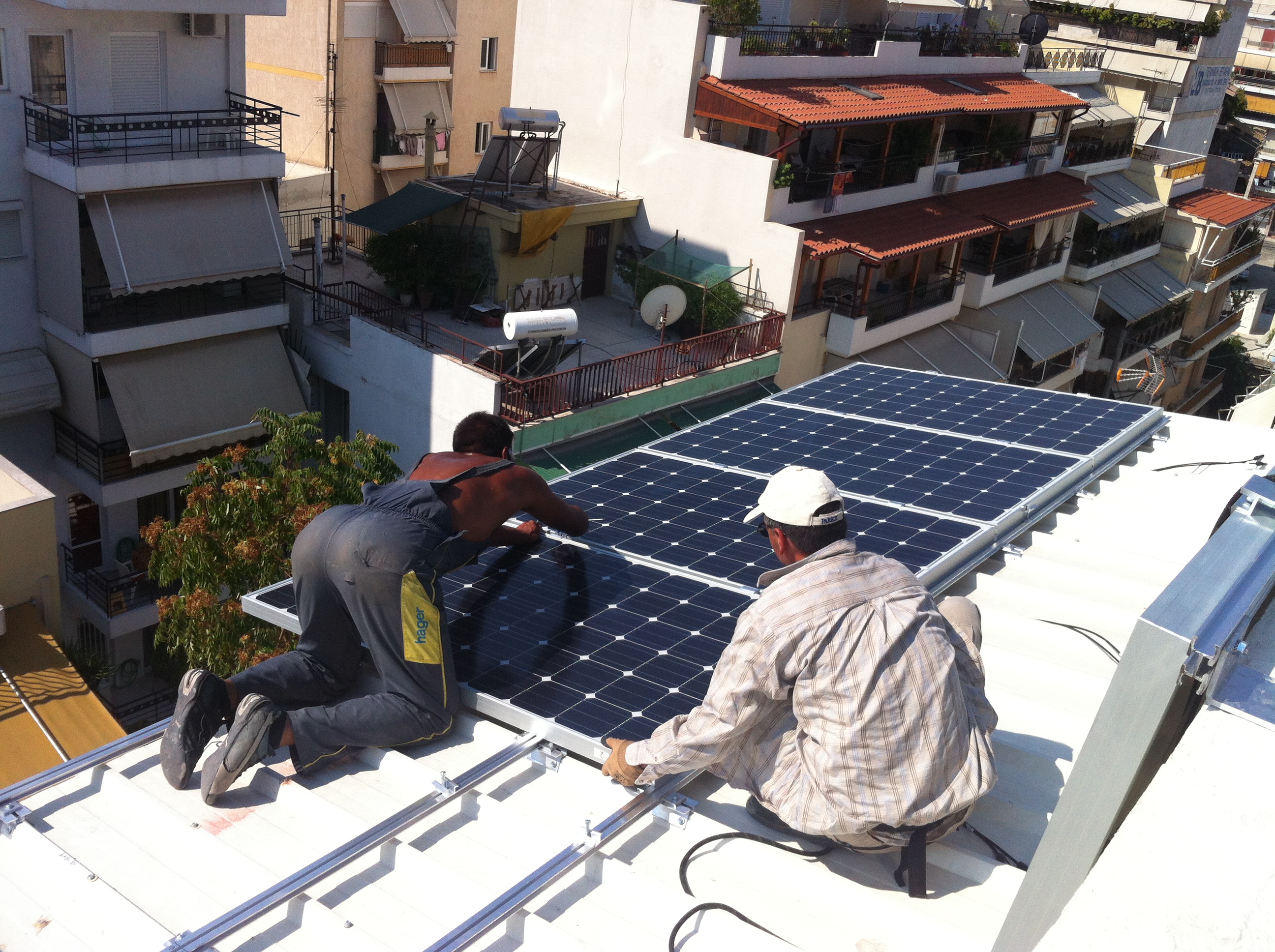

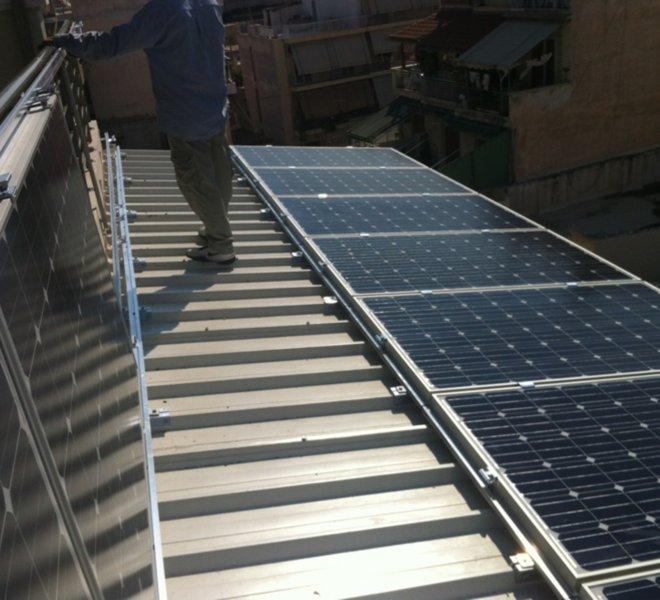

- 13 πλαίσια τοποθετήθηκαν στο στέγαστρο του 4ου ορόφου, σε 2 σειρές και διάταξη landscapeκαι portrait,
- 5 πλαίσια τοποθετήθηκαν στο στηθαίο του 5ου ορόφου, σε 1 σειρά και διάταξη landscape,
- 8 πλαίσια τοποθετήθηκαν στο στέγαστρο του 5ου ορόφου, σε 2 σειρές και διάταξη landscapeκαι portrait, και
- 3 πλαίσια τοποθετήθηκαν στο στηθαίο του 6ου ορόφου, σε 1 σειρά και διάταξη landscape.
Ο αντιστροφέας που χρησιμοποιήθηκε είναι της εταιρείας SMA(SunnyTripower 8000 TL – 10).

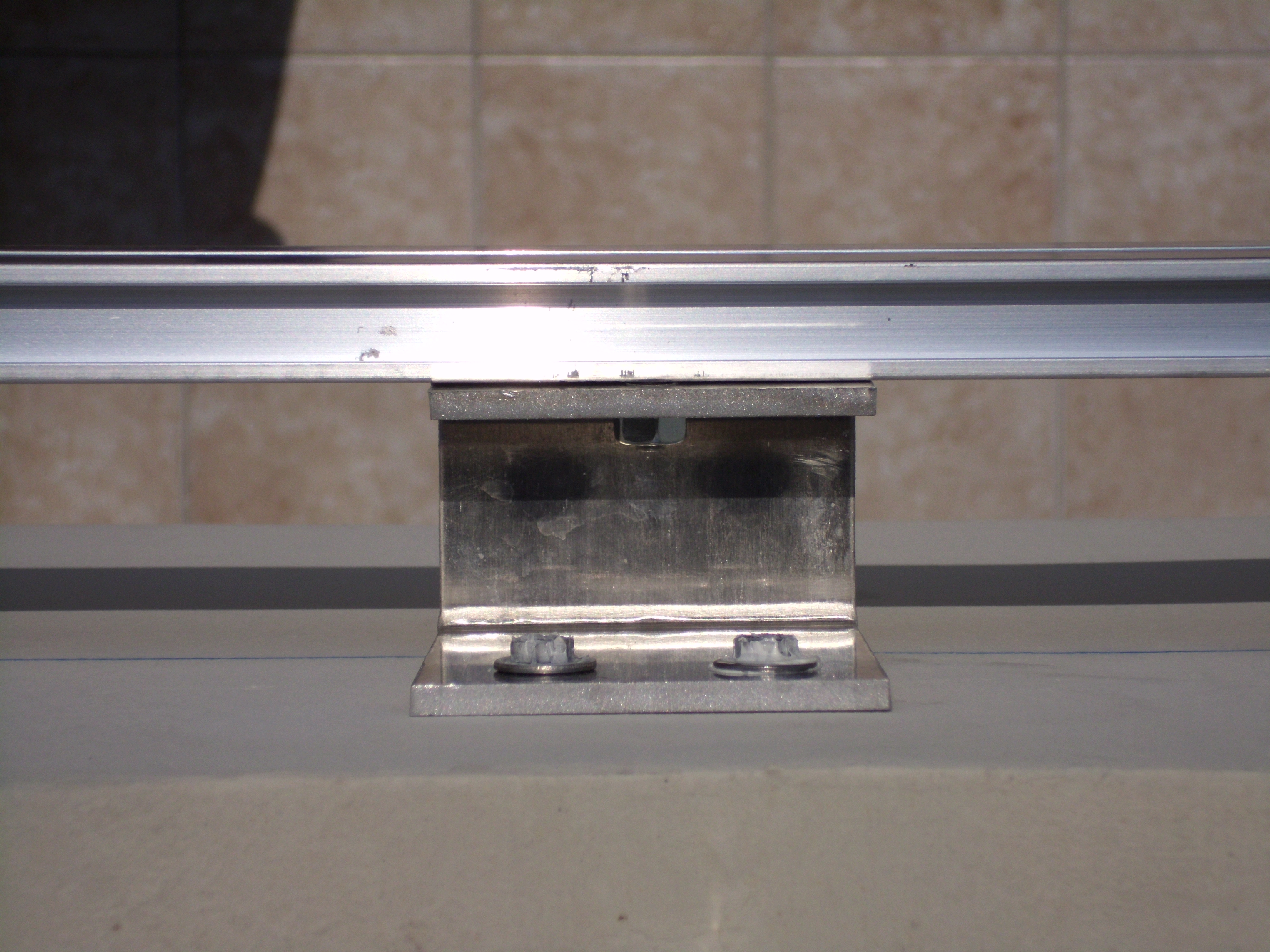

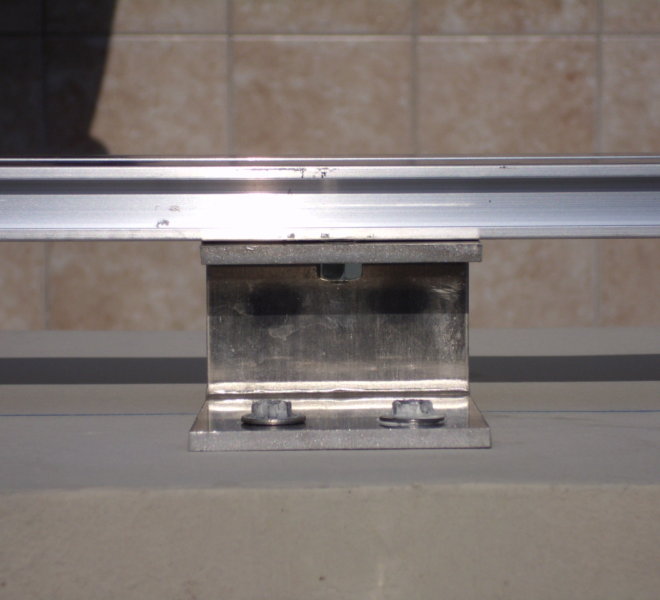

Οι βάσεις στήριξης του συστήματος είναι της εταιρείας Alumil. Ειδικά στα στηθαία τα προϊόντα της εταιρείας συνδέθηκαν με ειδικά εξαρτήματα, που σχεδιάστηκαν από την enefsys προκειμένου να μπορέσει να χωροθετηθεί στα σημεία αυτά της κατοικίας τμήμα του συστήματος.
Το έργο ολοκληρώθηκε στις 08/08/2012. Η προβλεπόμενη παραγωγή του συστήματος ανέρχεται στις 11.488 KWhrs ετησίως.
Θέση έργου: | Κολωνός Αθηνών |
Τύπος έργου: | Στέγαστρο – Όψη, Οικιακή |
Ισχύς: | 9,01 kWp |
Ημ/νια ολοκλήρωσης: | 08/08/2012 |
Τύπος φ/β πλαισίων: | Yingli Solar, YL 265 C – 30 b |
Τύπος αντιστροφέων: | SMA, Sunny Tripower 8000 TL – 10 |
Τύπος βάσεων στήριξης: | Alumil |
Κλίση πλαισίων/Αζιμούθιο: | 9° και 85°/-5° |
